1環網柜及電纜分支箱特性

(1)10kV野外環網柜指SF:絕緣、SF滅弧的多回路環網供電單元，簡稱環網柜。每個環網柜由3~6路開關共箱組成，接線方法活絡多樣，可以滿意不同配電網絡的需求。開關選用三相聯動的SF6負荷開關或斷路器，其額定電流為630A，短時耐受電流可達20kA(3s)。因?yàn)檫@種特別的擺放結構，環網柜具有如下特性:負荷開關選用壓氣式結構，滅弧時間短，壽命長;接地開關有視察窗，具有明顯地可視斷開點;野外型、全絕緣、全密封結構，能適應任何惡劣環境;體積小結構緊湊，占地小，裝置簡單，免保護;無論是負荷開關、斷路器、接地開關，均為三相聯動結構，有效地避免了設備的缺相工作，操作便利、平安、可靠;具有電動和手動操作組織，配FTU后即可完結配電自動化。

(2)10kV野外電纜分支箱適用于野外電纜多分支銜接，柜體選用不銹鋼鋼板，穩固經用;帶電體為全密封絕緣結構，無需絕緣距離，可靠保證人身平安;主回路電流等級630A，支路電流等級200A.電纜分支箱以其全絕緣、全密封、耐腐蝕、免保護、平安可靠、體積小、結構緊湊、裝置簡單、便利、活絡等特性。因?yàn)榄h(huán)網柜、電纜分支箱體積小、技能指標先進，可以起到傳統開閉所的作用，然后削減占地和縮短出線電纜長度，降低全體造價和保護費用，因此普遍運用于舊城區線路改造、新建開發園區、居民小區等。

2環網柜、電纜分支箱構成的電纜環網結構

2.1配電網絡的結構

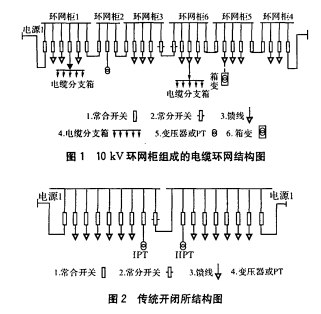

10kV環網柜組成的電纜環網結構如圖1，傳統開閉所結構如圖2。架空線路桿上架設的配電變壓器容量小(315kVA及以下)臺數多，人地改為電纜網后，受空間約束，不可能悉數選用同容量的箱變，多選用:

(1)自身帶變壓器的環網柜(圖1中環網柜2)

(2)環網柜出線至終端箱變(圖1中環網柜5)

變壓器容量普通為400~630kVA

2.2環網柜、電纜分支箱構成的電纜環網結構與傳統開閉所的比較分析

(1)由圖1、圖2可以看出，兩路電源正常方法各供應3個環網柜，其出線路數可抵達6~24回，相當于2個傳統的開閉所(一個傳統開閉所出線在12回左右)。兩路電源構成一個“手拉手”環網完好滿意開閉所的轉供負荷的功用，而且出線變?yōu)闇o散分布，至每個分支或用戶的電纜長度大大縮短。

(2)環網柜構成的電纜方法活絡，可以根據用戶展開需求隨時刺進環網柜，而且可以活絡地接入電源，滿意特別地域的多電源復雜配網需求。而傳統開閉所受樹立范圍約束，不易擴建。

(3)如圖1和圖2所示，環網柜每個區段控制1~4路出線，停電幾率小;開關站每個區段控制7路，停電幾率大;同時因環網柜渙散分布，缺點時停電面積小然后查找缺點快、檢修的時間短，故停電時戶數較少，然后大大前進了供電可靠性。

(4)一個傳統開閉所占空中積約為84m2，在舊城區改造時，不可能提供這么大的中心;而每臺環網柜僅占約3m2、電纜分支箱僅占約1m2的面積，且環網柜、分支箱因設備渙散，更便于分布施行。

(5)樹立一座兩電源雙母分段工作的傳統開閉所約需資金120萬元;而1臺環網柜約為20萬元，1臺電纜分支箱僅為3萬元，故選用環網柜、電纜分支箱可以大大削減工程造價。

(6)市區線路的改造還要充沛思索城市景觀的要素，如柜型、顏色的選擇等。環網柜、分支箱因?yàn)橥庥^多式多樣，十分美觀，較易和四周環境交融在一起。歸納以上六點，在電網人地改造中選用環網柜、電纜分支箱是理想的選擇。

2.3設備選型

(1)設備選型應思索經濟性和可靠性的諧和，例如:1999年鄭州在剛中止架空線人地改造時，因?yàn)閲?guó)產環網柜技能不成熟，悉數選用進口設備，每公里人地總造價高達600萬元左右。因?yàn)楝F(xiàn)在國產環網柜技能曾經成熟，建議選用國產環網柜，另外關于相比照較集中、容量小的10kV專用戶，可以選用電纜分支箱對其供電，這樣每公里人地總造價約為350萬元，可以大大儉省投資。

(2)根據用地狀況及用戶數環網柜回路數取3~6路較適宜。

(3)思索與配電自動化配合，選用負荷開關而不用斷路器;帶電動操作組織或PT的環網柜應配置配電自動化監控單元或預留接口。

3運用中的留意事項

(1)環網柜作為電纜線路的節點，接線活絡，操作便利。而電纜分支箱不能直接對每路中止操作，僅作為電纜分指運用，因此分支箱不能用于主干網。

(2)預留回路便于今后展開用戶。預留方法可在環網柜、電纜分支箱預留出線路數。也可由主干電纜II接入新的環網柜。預留回路必需用絕緣封帽密封前方可工作。

(3)在未完結配電自動化的區段，應在電纜側加裝短路缺點指示器，以前進短路缺點段查找的速度。

(4)帶有防爆孔的環網柜不應裝置在街道上，以免事故時傷及行人。

(5)操作環網柜時要仔細檢查各種指示信號，對有壓力的開關，發現壓力缺乏禁止操作。

4總結

在城網架空線人地改造或新建電纜網工程中，在工作可靠的前提下，從經濟性思索，建議選用國產設備。10kV野外環網柜，如HXGN6型SF。環網柜，HXGW--12/630系列SF。環網柜;箱變可以選用預裝式箱變，例如:YBMW--12/0.4系列箱變;電纜分支箱建議選用以硅橡膠為主材電纜接頭防洪型，例如:DFW-12系列，有特別開斷懇求的可以選用帶SF。負荷開關分?jǐn)嗟碾娎|分支箱。
