GZX系列充氣柜，該系列電壓等級為12~40.5kV，電流等級為630~200OA。

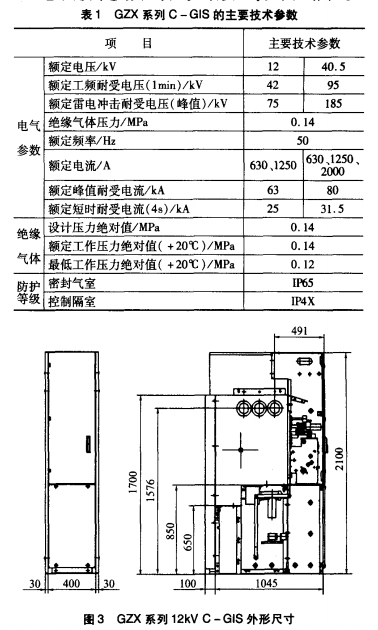

主要技術參數見表1。外形尺寸見圖3、圖4。

采用單氣室結構和模塊化設計，由儀表箱、充氣箱、瀉壓通道、電纜室四部分組成。主要元件為:母線連接器、蘭工位開關和斷路器組合單元、避雷器、電流互感器等。柜殼材料為敷鋁鋅板?？刂撇糠植捎米孕虚_發的智能控制單元。12kV和40.5kV充氣柜結構及組成如圖5、圖6所示。

充氣箱體由3mm不銹鋼板焊接而成，通過內部加強筋、加強板保證箱體的強度;斷路器以VS1為藍本進行改進。三工位隔離開關安裝在水平布置的絕緣筒上，與斷路器構成一體，并與操動機構安裝在同一塊鋁合金板上。這種結構使安裝和調試工作變得簡單。

靜密封采用氟橡膠密封圈。動密封一般采用金屬波紋管密封，對多圈旋轉的三工位隔離開關，專門設計了一種波紋管轉動密封結構來解決動密封的問題。

三工位開關導電部分采用彈簧觸指做導電元件。母線連接采用固體絕緣母線。現場安裝時不涉及SF6氣體操作。
